EP ANTI-SKATING Test record

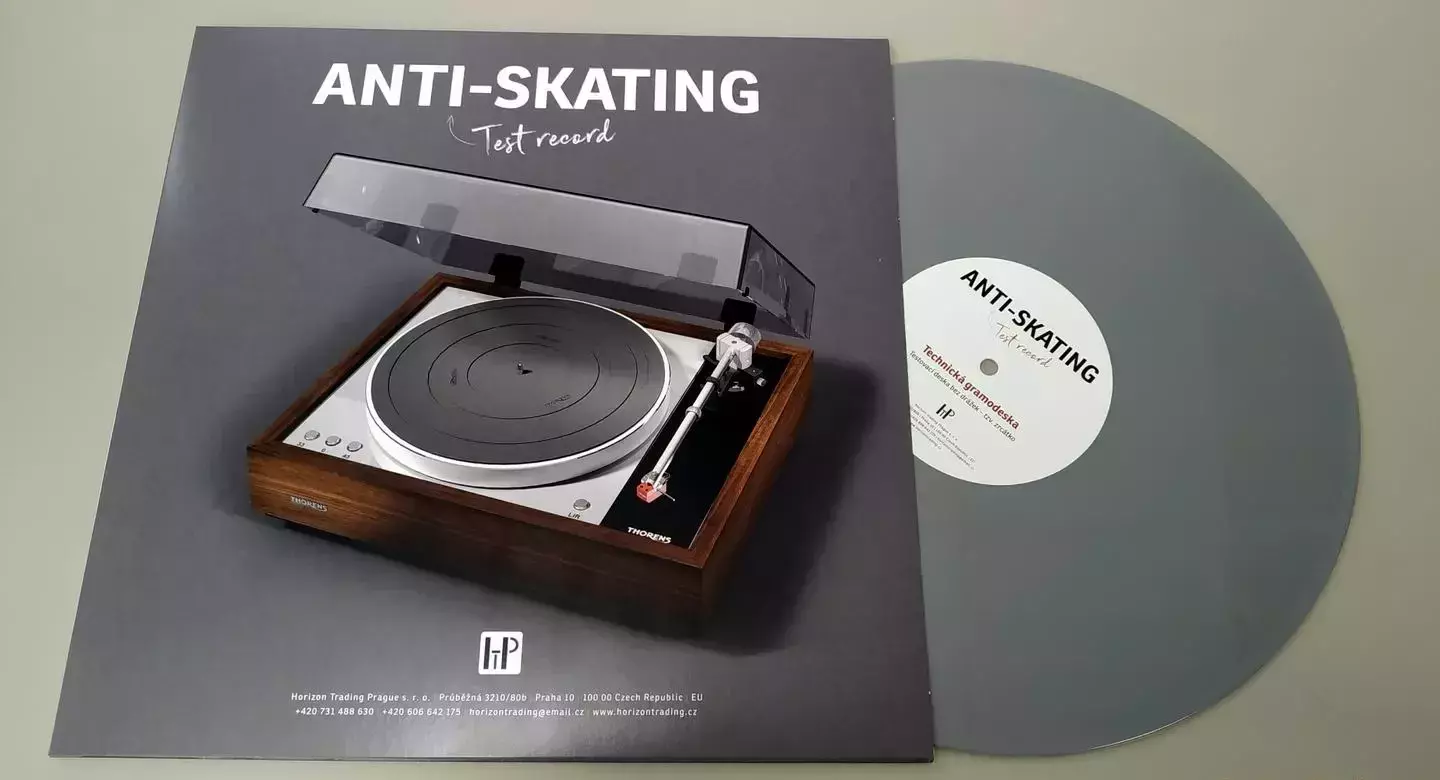

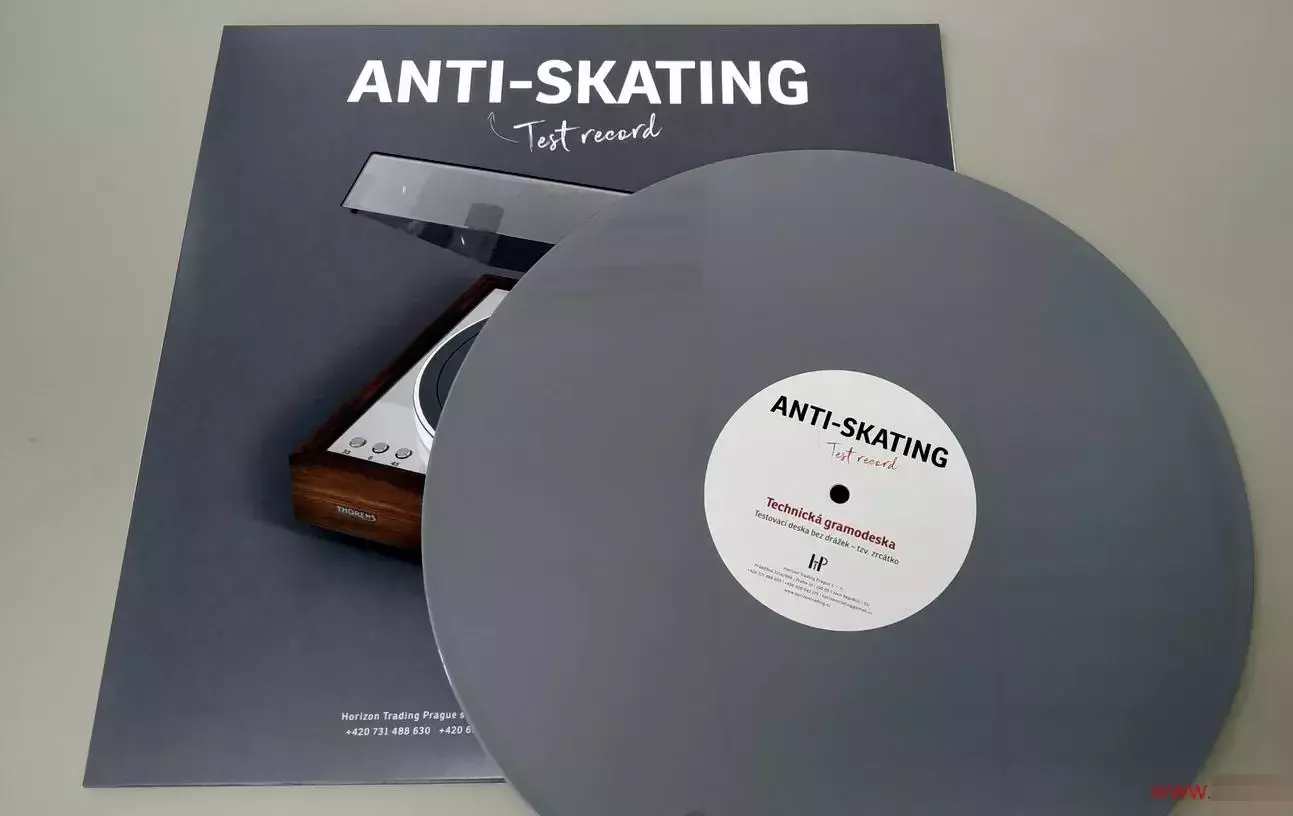

Testovací deska bez drážek - tzv. zrcátko, umožňuje bez dalších měřících přístrojů nastavit vhodnou velikost kompenzační síly.

Nejlepší kontrolou správného nastavení boční síly na hrot je nastavení pomocí Anti-skating TEST Record, které je přesné a uživatelsky jednoduché.

Boční síla (skating) na hrot a postup nastavení kompenzace této síly.

1. Vznik boční síly na hrot

Při přehrávání desky je hrot veden spirálovou drážkou, ve které je zaznamenán audio záznam. Na hrot působí kromě svislé síly také třecí síla, která má směr tečny k drážce. Jedna složka této síly působí ve směru spojnice hrotu a otočného bodu raménka přenosky a je zachycena v ložisku raménka. Druhá složka působí kolmo k ní a snaží se otočit raménko směrem ke středu desky. V důsledku toho, je tlak hrotu větší na vnitřní stěnu drážky, ve které je zaznamenán levý kanál než na vnější stěnu drážky, ve které je zaznamenán pravý kanál. Vyrovnání těchto sil se dosáhne zavedením kompenzační síly, která se snaží otáčet raménko směrem k obvodu desky. Tuto sílu vyvozuje podle konstrukce gramofonu závažíčko nebo elektromagnet, nejčastěji však pružinka. Většinou má nastavení boční síly stejnou stupnici jako vertikální přítlak na hrot a nastaví-li se stejná číselná hodnota jako u přítlaku, je i bez dalších pomůcek její velikost blízko optimální hodnotě. Neznamená to však, že přítlak na přenosku má stejnou hodnotu jako nastavená boční síla. Tato síla je mnohem menší a jen pro zjednodušení obsluhy gramofonu bývají obě stupnice stejné.

2. Nastavení vodorovné polohy gramofonu

Přístroj je třeba umístit na pevnou podložku, na níž nedochází k přenosům vibrací z okolí. Vhodné jsou police montované na zeď nebo masivní nerezonující stolky. Vodorovnou polohu nastavíme standardní vodováhou položenou na otočný talíř nebo všesměrovou vodováhou.

3. Nastavení kompenzační síly (anti-skating)

Tato testovací deska bez drážek – tzv. zrcátko umožňuje bez dalších měřicích přístrojů nastavit vhodnou velikost kompenzační síly.
- Překontrolujeme vodorovnou polohu přístroje pomocí vodováhy.
- Svislou sílu i kompenzační sílu nastavíme na nulu – přenoska „plave" ve vzduchu a měla by zůstat na libovolném místě nad deskou, kam ji nastavíme.
- Foukneme-li jemně z boku na raménko, mělo by se volně otáčet.
- Nastavíme svislou sílu na hrot podle údajů pro daný typ vložky a hrotu v horní třetině rozpětí uváděného výrobcem.
- Zapneme otáčení talíře a spustíme raménko s přenoskou na hladkou desku blízko obvodu. Přenoska bude sjíždět ke středu desky.
- Přidáváme velikost kompenzační síly, dokud se přenoska nezastaví na ploše desky. V ideálním případě bude přenoska zůstávat v kterémkoli místě desky, kam ji položíme. V ostatních případech postačí, když dosáhneme, že se ustálí přibližně v polovině plochy.

Často je nastavení boční síly popsáno ve stejné stupnici jako vertikální přítlak na hrot a na stejnou hodnotu by se měla také nastavit. Neznamená to ovšem, že při přítlaku na přenosku 2 g (20 mN) je na stejnou hodnotu nastavena i boční síla. Tato síla je mnohem menší, jen kvůli zjednodušení nastavení jsou stupnice stejně popsané. Při nastavování pomocí závažíčka na silonovém vlákně dochází ke změně boční síly tím, do jaké drážky silonové vlákno usadíme. Správné nastavení boční síly také není pro daný gramofon nebo přenosku univerzální. Záleží především na přítlaku, ale také například na tvaru hrotu. Sférické hroty, kvůli většímu tření mezi deskou a hrotem, vyžadují větší kompenzační sílu než hroty eliptické nebo hroty typu Shibata. Navíc se během přehrávání desky velikost této boční síly na hrot se změnou bočního úhlu snímání mění a podle toho by se měla měnit i velikost kompenzační boční síly, čehož se, jak při použití magnetické kompenzace tak mechanicky pomocí závažíčka, dá dosáhnout. Nejlepší kontrolou správného nastavení boční síly na hrot je nastavení pomocí Antiskating TEST Record, které je přesné a velmi jednoduché.
